海志蓄電池HZB2-300

長

寬

高

重量

長

寬

高

重量

HZB2-300

171

151

330

18.9

6.73

5.94

12.99

41.6

2

0.53

60

2400

·

浮充使用

·

·

醫療設備

·

·

手控發動機裝置

·

·

風力系統

·

·

移動通訊站

·

·

導航輔助設備

·

·

電力驅動系統

·

·

不間斷電源供應系統

·

·

電訊設備

·

·

太陽能系統

·

·

控制系統

·

·

陰極保護設備

·

·

航海設備

·

AGM電池內部結構圖

電解液的加入：

由于特別的生產工藝及品檢程序在加酸過程中的應用，確保了每個電池的電解液加到了最佳的飽和量，電池的設計與制造使電池在壽命期內無須加入任何電解液。

電池內部結構：

AGM電池結構如圖所示，正負極板柵是由鉛、鈣、錫合金澆鑄而成。電池活性物質是由高純度（99.9999%）的鉛制成的，這些鉛已將雜質含量控制到最小，而這些雜質是導致極板被腐蝕和產生自放電的主要原因。
電池隔板是由超細玻璃纖維制成，具有完全的耐酸性能，能充當海棉一樣的吸酸能力，使電解液在電池內不具有流動性，并在放電過程中需要酸時，保持足夠酸的供應量�！癝”形包板方法的應用，有助于減少由于電池底部枝晶或鉛粒造成的短路問題。
隔板的用途在于保持正、負極板之間一定的距離，并完全消除了在活性物質同電解液發生化學反應時而產生短路的可能。另外，隔板具有開口結構的特點，這種結構使其在加酸時對電解液的流動具有很小的阻力。

安全排氣閥：

壓力將由電池內部產生，但安全閥具有良好的排氣功能，在壓力達到一定值時安全閥會自動開啟排氣，并在壓力釋放后自動重新關閉。
安全閥開啟的最大壓力為2Psi(14KPA)，封閉值為1.2Psi(8.4KPA)。

一般規格說明：

設計壽命———————6&12V:12年；2V: 18年。
標稱電壓———————2V、6V及12V。
使用溫度域——————-10℃至45℃。
板柵合金構成—————鈣、鉛、錫合金。
極板—————————扁平涂膏。
隔板—————————吸附式玻璃纖維。
活性物質———————高純度鉛。
電池殼及蓋材料————ABS(VO級阻燃料可供選用）
充電電壓———————在25℃下，浮充2.27~2.30V每單格，循環使用2.35V，最大
                     不超過2.40V。
電解液————————分析純硫酸。
排氣閥————————采用EPDM橡膠，壓力排放范圍為1.5~2Psi（1Psi≈
                     7KPA）。
正、負端子——————鑲嵌式端子。
連接線————————絕緣連接線可供選擇。

充電特性：

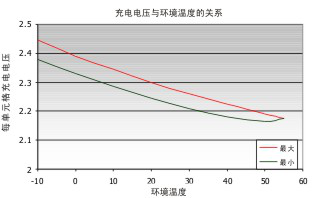

浮充——選用最佳的充電電壓有賴于充電的環境溫度在15OC—24OC條件下建議用2.27-2.30V電壓，建議電池安裝使用場地的溫度是可控制的，盡管如此浮充電壓的設定可增大或減小以適應因溫度變化帶來的影響，請參照下列對應值（基于+/-3mV每度計算）進行調整。

0-9

2.33 - 2.35

10-14

2.30 - 2.33

15-19

2.27 - 2.30

20-24

2.27 - 2.30

25-29

2.25 - 2.27

30-34

2.23 - 2.25

35-40

2.21 - 2.23

·

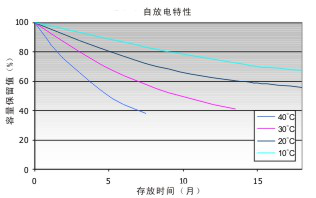

扁形鉛端子

·

·

汽車型端子

·

·

J型端子

·

·

扁形銅端子

·

·

J型接頭式端子

·

· 鑲嵌式端子

鑲嵌式端子是HAZE電池之標準端子，該端子是由銅鍍鎳、鍍銀而成，具有優越的導電及防腐防銹性能，更是有優越的導電性能。
